Алмазы с темными включениями вот уже более 60 лет облагораживают сверлением лазе…
Алмазы с темными включениями вот уже более 60 лет облагораживают сверлением лазером, для повышения их чистоты. Внутреннее включение высверливается с поверхности алмаза, а затем подвергается кипячению в кислоте, для его отбеливания. GIA идентифицировала множество природных алмазов, обработанных с помощью этой технологии, но недавно отделение в Карловых Варах, получило необычный экспонат— алмаз, выращенный в лаборатории с необычными отверстиями, просверленными лазером.
Бриллиант представлял собой фантазийный желтый модифицированный бриллиант массой 2,02 карата. Геммологический и спектроскопический анализы подтвердили, что это синтетический алмаз, выращенный методом HPHT. Алмаз притягивался к небольшому магниту из-за многочисленных металлических включений. Изображение DiamondView показало типичную кубооктаэдрическую картину роста HPHT.
Чистота была низкой из-за наличия многочисленных крупных флюсовых включений, поэтому, вероятно, для улучшения внешнего вида и четкости было выполнено лазерное сверление. Одно из отверстий лазерного сверления, соединенное с большим флюсовым включением, можно увидеть на Фото 1. Металлическое флюсовое включение нельзя отбеливать, как это делают некоторые минеральные включения, и поэтому его необходимо растворять, что может создать дополнительные проблемы для улучшения прозрачности. В данном случае, похоже, была безуспешная попытка удалить флюс, так как включение все еще было видно глазу.
Наблюдались три скопления пересекающихся трубок лазерного сверления, напоминающих кораллы (Фото 2 и 3). На поверхности алмаза наблюдались многочисленные округлые отверстия на поверхности, заполненные темными материалами. Спектроскопия комбинационного рассеяния света подтвердила, что все они были неалмазными углеродными материалами. Здесь лазерный луч, вероятно, отразился от включения потока и перефокусировался в новую точку дальше, чем предполагалось, что привело к необычному ветвлению каналов. Другие включения флюса могли быть успешно растворены кислотой, потому что они были меньше, чем включенное на рисунке 1, или потому что было больше просверлено отверстий для входа кислоты. Это могло быть причиной появления уникального рисунка перекрещенных каналов внутри камня. Следы ожогов на поверхности рядом с некоторыми отверстиями лазерного сверления могли быть вызваны теплом, выделяемым лазерным лучом (рис. 3).
Этот бриллиант был идентифицирован как выращенный в лаборатории бриллиант. Был выпущен отчет о выращенных в лаборатории цветных алмазах, в котором говорилось: «Присутствуют отверстия, просверленные лазером».

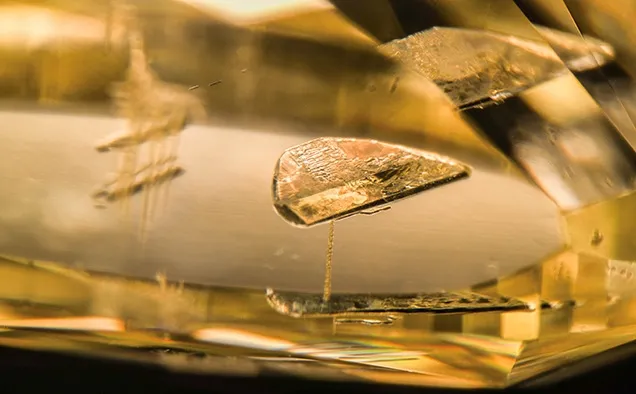

Рис. 1. Флюсовое включение в выращенном в лаборатории алмазе, соединенном с отверстием, просверленным лазером, поле зрения 3,57 мм.

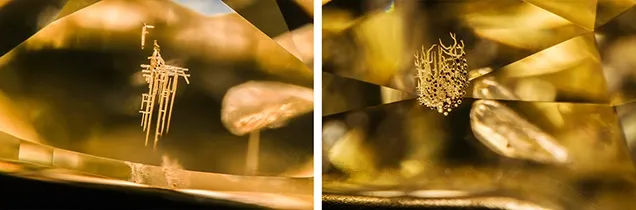

Рис. 2. Группы необычных отверстий, просверленных лазером, в выращенном в лаборатории алмазе, поле зрения 3,57 мм (слева) и 2,61 мм (справа).

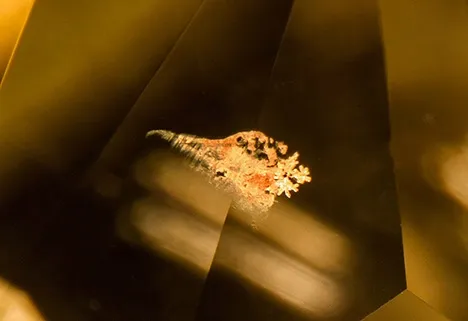

Рис. 3. След от прожога на поверхности рядом с отверстиями для лазерного сверления, поле зрения 2,01 мм.
