GIA представила случай, когда синтетический алмаз, выращенный методом CVD, был п…

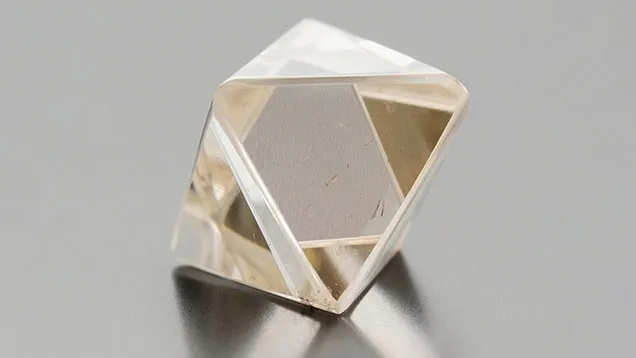

GIA представила случай, когда синтетический алмаз, выращенный методом CVD, был преднамеренно обработан до формы, приблизительно соответствующей необработанному природному кристаллу алмаза, весом 6,87 карата.

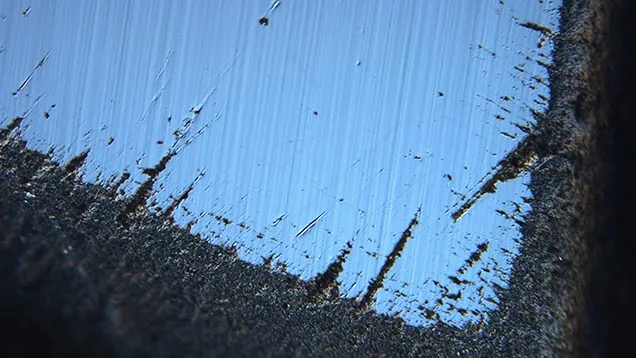

Рамановская спектроскопия подтвердила, что камень является алмазом, а его почти октаэдрическая форма была похожа на морфологию необработанного природного алмаза. Дальнейшее исследование показало, что это не настоящий октаэдр, причем только один набор противоположных граней был параллельным. Микроскопическое исследование показало чрезвычайно плоские грани с рядом параллельных линий полировки в качестве единственной значимой особенности, в отличие от ступеней роста и тригонов, типичных для октаэдрических граней природного алмаза. Соединения между гранями были чрезвычайно шероховатыми, возможно, из-за графитизации во время термической обработки для улучшения цвета камня, при этом основные грани были повторно отполированы после термической обработки.
Измерения инфракрасного поглощения показали, что это алмаз типа IIa. Около 1–2% природных алмазов относятся к типу IIa, но обычно имеют неправильную форму. Природные октаэдрические алмазы с хорошо сформированной кристаллической формой почти всегда относятся к типу Ia, что делает наблюдаемое для этого камня сочетание типа и морфологии несовместимым с природным алмазом

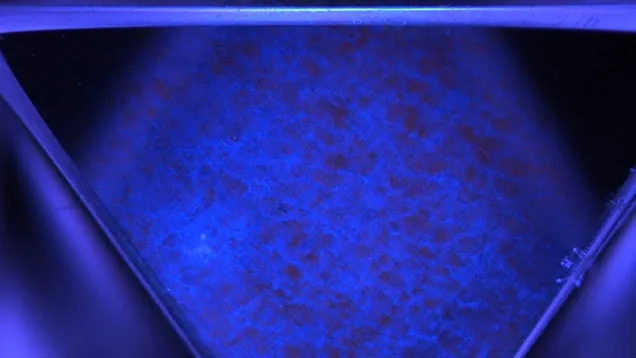

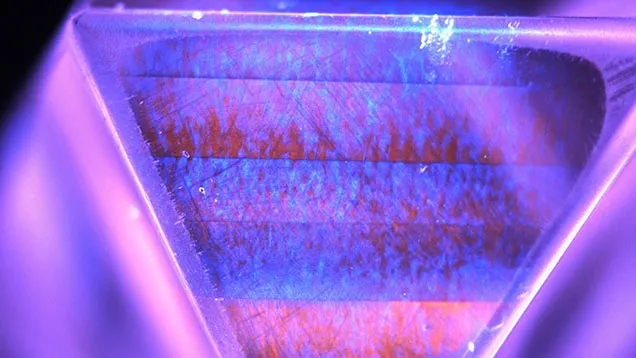

С помощью визуализации плоских граней в DiamondView, было однозначно установлено, что камень является синтетическим алмазом, полученным методом химического осаждения из газовой фазы (CVD). Фоновая люминесценция показала полосы оранжевого излучения различной интенсивности от центров азотных вакансий, внедренных в процессе роста методом CVD. Эти полосы соответствовали процессу роста с чередованием периодов роста и остановок, когда периоды относительно стабильного роста прерываются либо значительным изменением параметров роста, либо, возможно, остановкой процесса для изменения положения камня относительно плазмы в камере. Внутри крупных полос роста также можно увидеть полосы роста, обусловленные ступенчатым ростом с дифференциальным поглощением примесей на террасах и вертикальных уровнях ступеней
Рентгеновская дифракция Лауэ была использована для подтверждения ориентации граней. В природном алмазном октаэдре все восемь граней параллельны плоскостям {111}. Ни одна из граней этого камня не была параллельна плоскостям {111}. Две из противоположных граней были параллельны плоскостям {100}, что согласуется с получением камня из блока синтетического алмаза, выращенного методом CVD. Предпочтительное направление роста в CVD-синтезе — в направлении (100) на подложке с плоской гранью в плоскости {100}. Из этого можно получить октаэдрический блок, максимально увеличивающий высоту выращенного материала, с двумя гранями {100}, выровненными по границе раздела подложки и конечной поверхности роста. Получение такого камня из блока CVD-материала, выращенного в направлении (100), требует тщательной обработки, и любой полученный полированный алмаз будет иметь гораздо меньший выход, чем тот, который получен непосредственно из выращенного блока материала. Единственным мотивом для такого поступка, по всей видимости, является преднамеренная попытка обмана.
В настоящее время нет доказательств широко распространенной замены природных алмазов синтетическими в процессе обработки необработанных алмазов, однако чрезмерная зависимость от таких методов, как оценка «веса» камня, очевидно, не позволит надежно выявлять синтетические алмазы. Тщательное изучение внешнего вида этого камня позволило его идентифицировать, и хотя некоторые поверхностные особенности природного алмаза (например, ступени роста и тригоны) можно было бы воспроизвести с помощью травления, эти особенности было бы чрезвычайно трудно воспроизвести в деталях из-за различий в кристаллографической ориентации полированных граней по сравнению с настоящим алмазным октаэдром. Если синтетические алмазы, обработанные таким образом, станут более распространенными, можно будет немедленно внедрить решение для отбора необработанных алмазов путем адаптации существующих приборов для отбора полированных алмазов. Анализ этого камня с помощью широкого спектра приборов для проверки алмазов дал правильные эталонные результаты, и основные характеристики соответствовали тем, которые обычно наблюдаются в полированных синтетических алмазах.
https://www.gia.edu/gems-gemology/spring-2026-gemnews-cvd-synthetic-imitates-rough-natural-diamond
