Часть 2. Алмазные кубы (гексаэдры).
Часть 2. Алмазные кубы (гексаэдры).

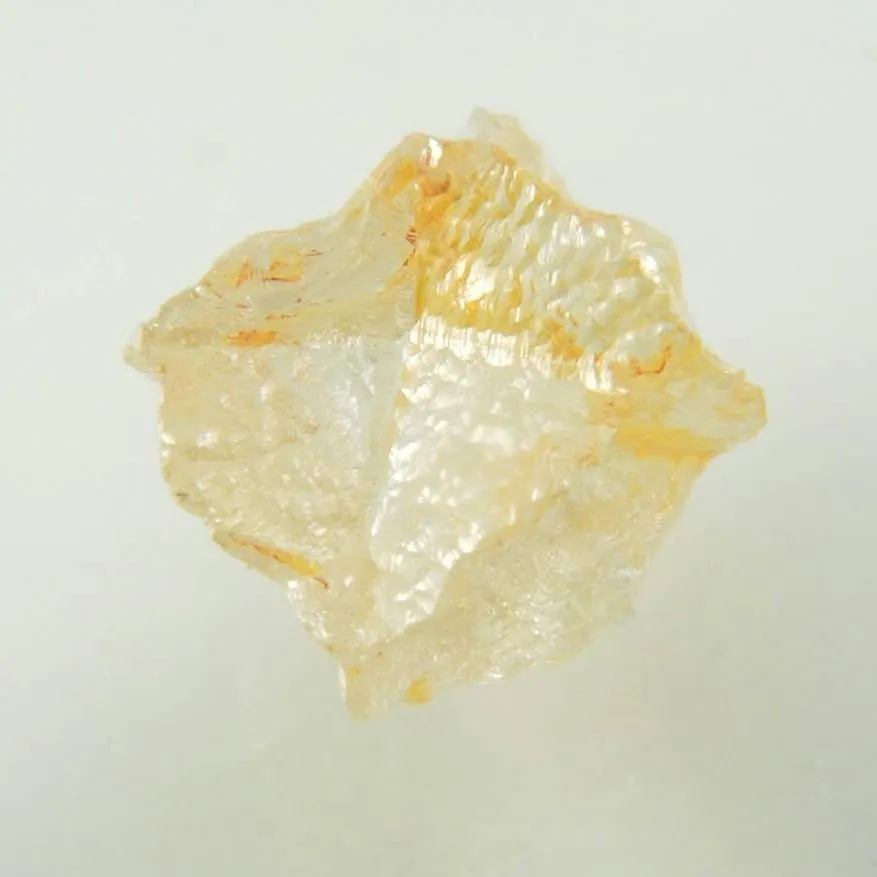

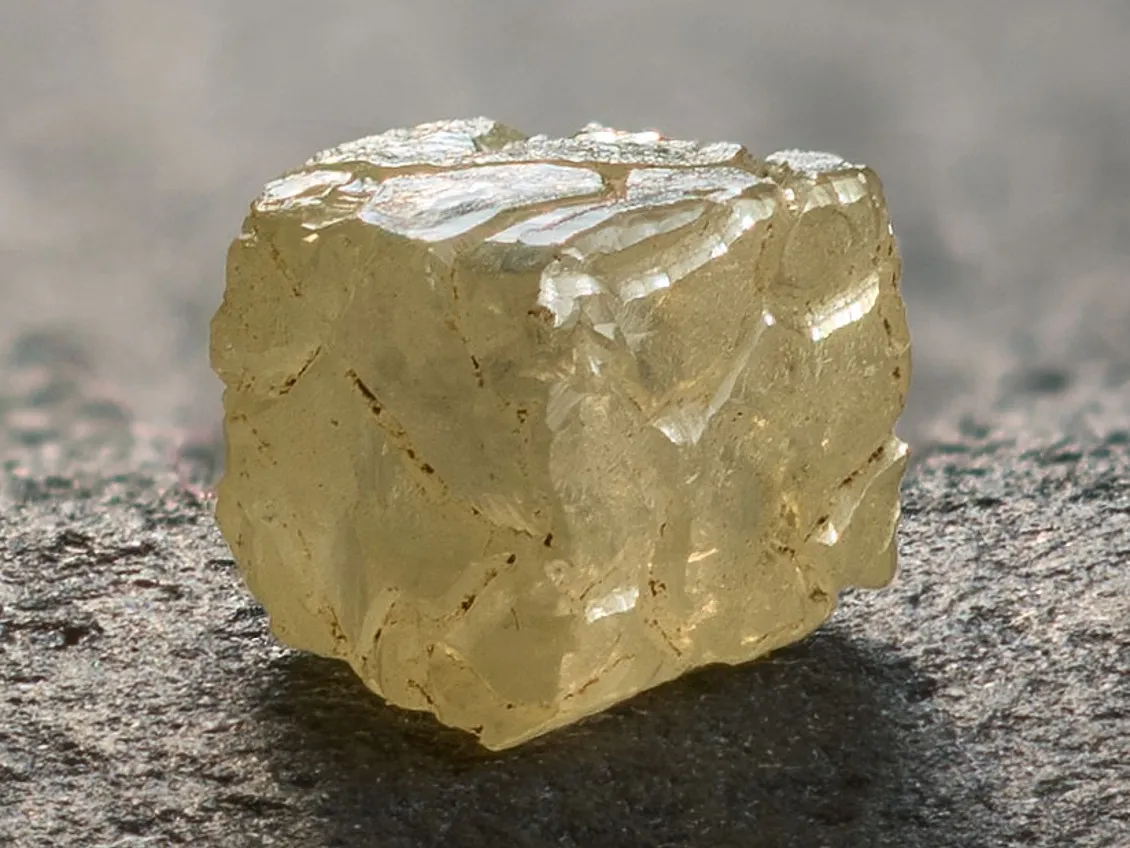

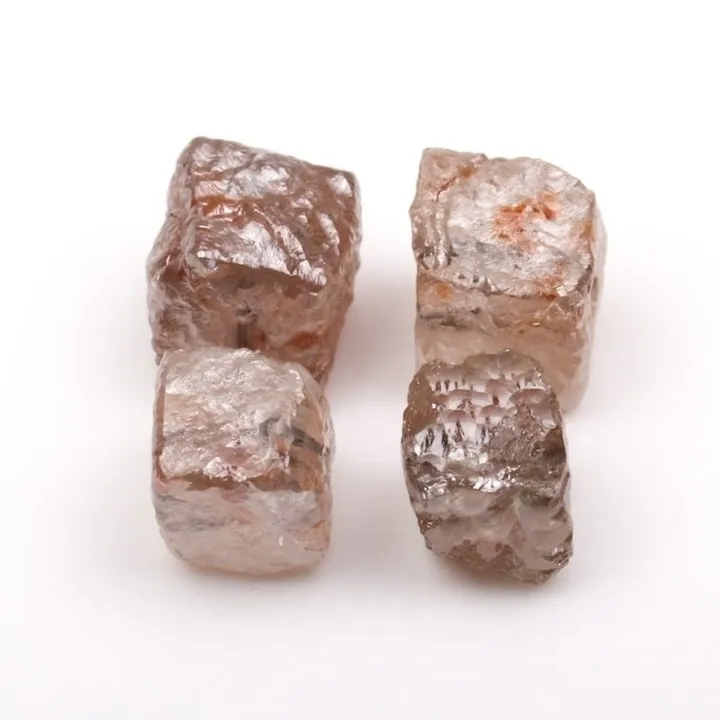

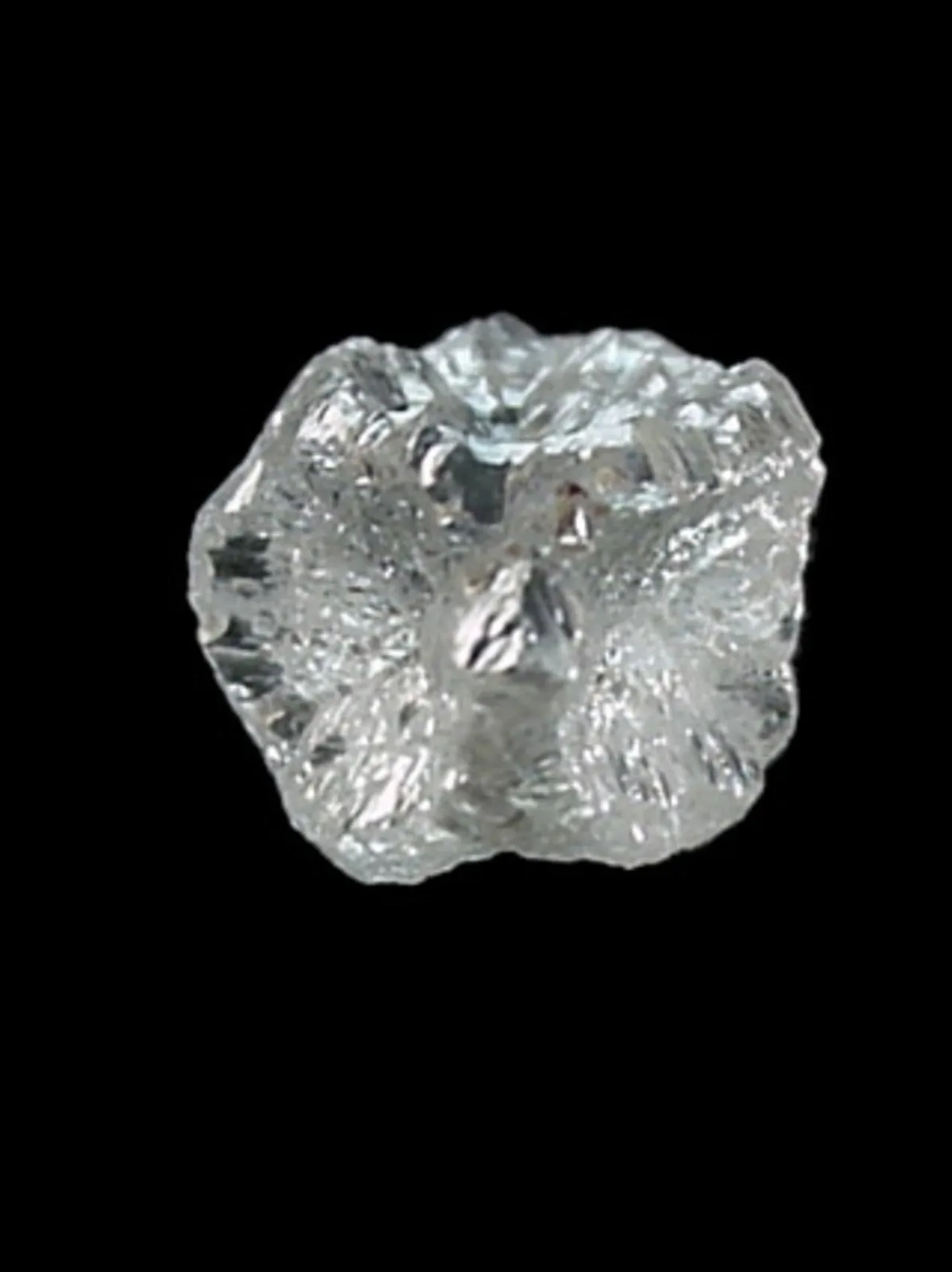

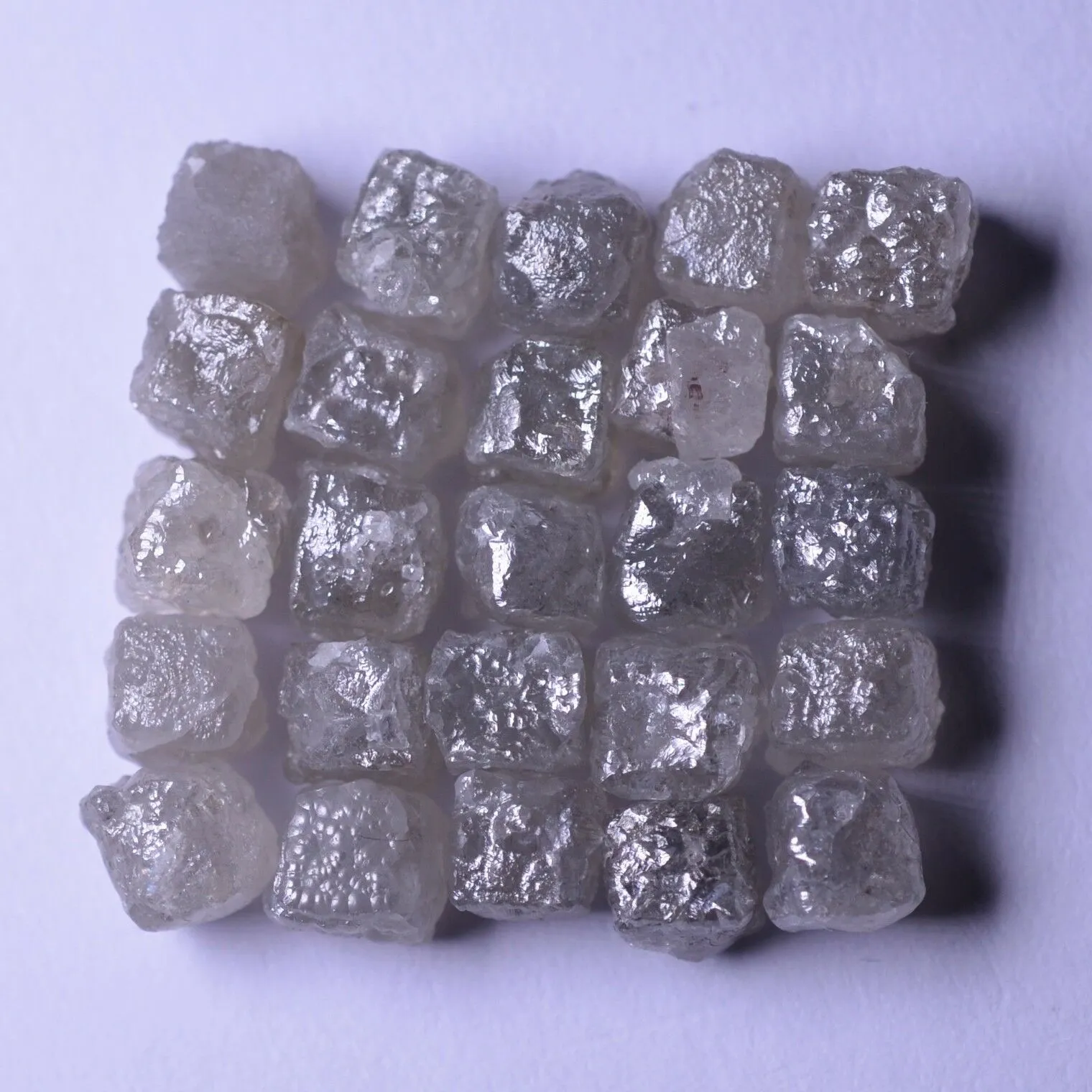

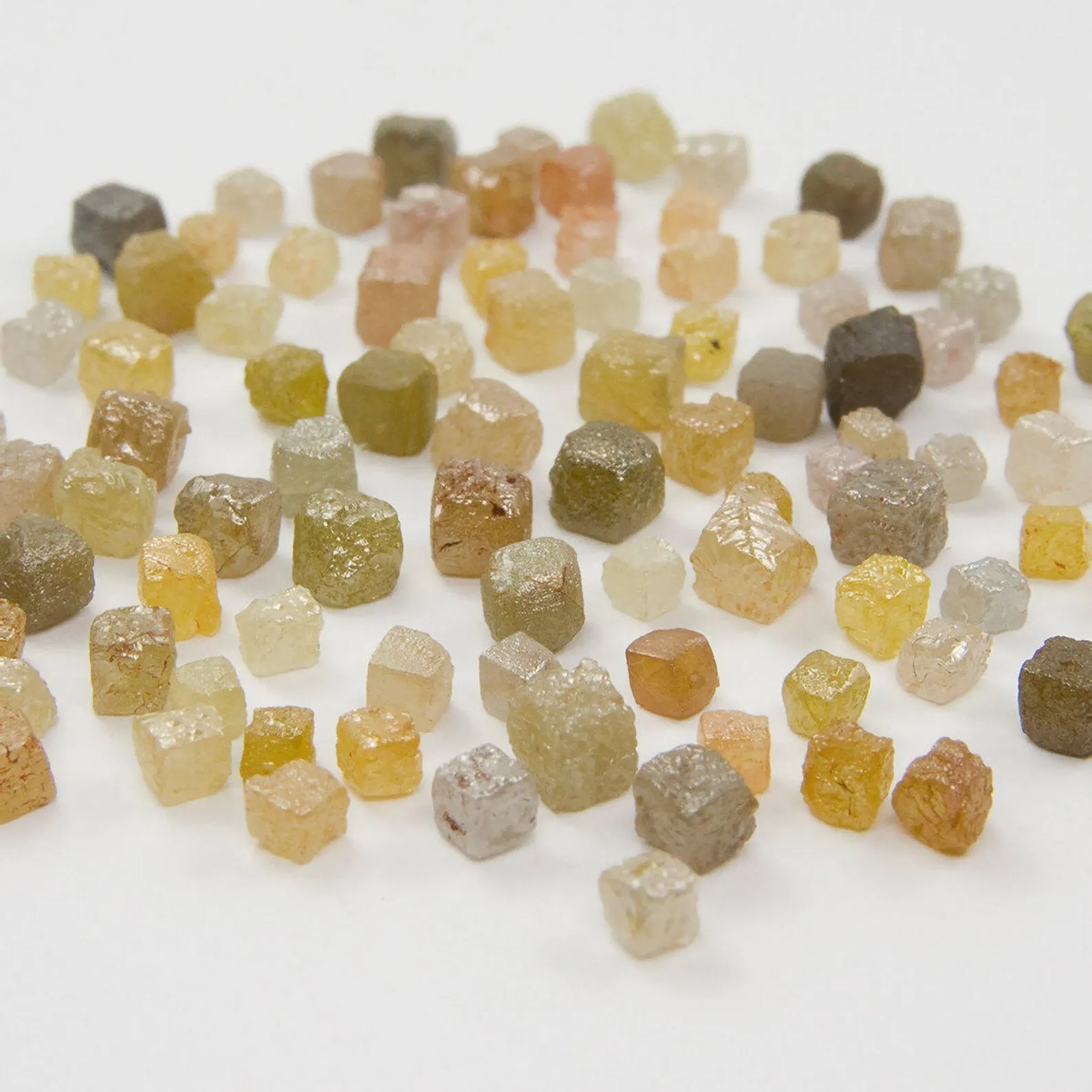

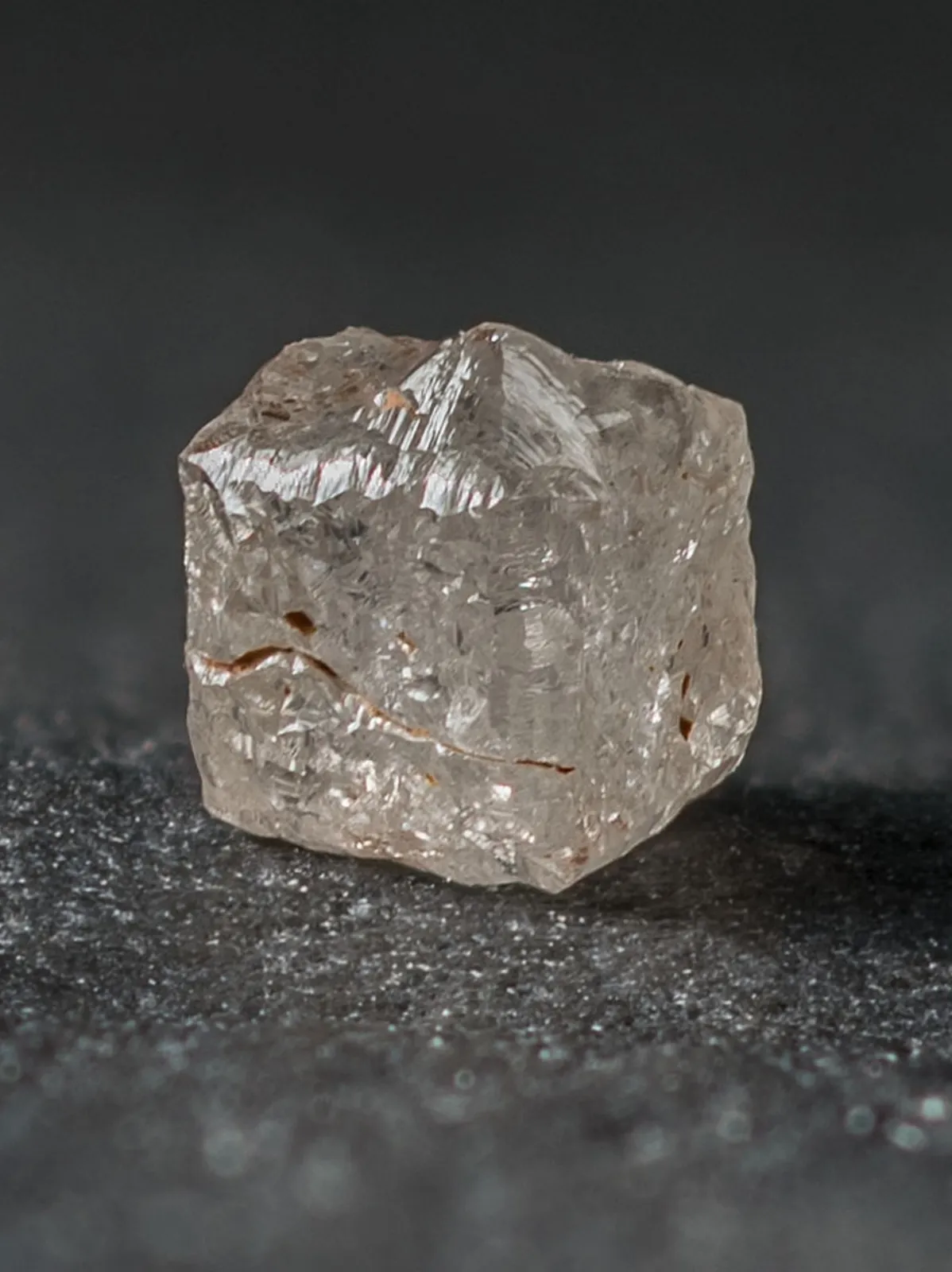

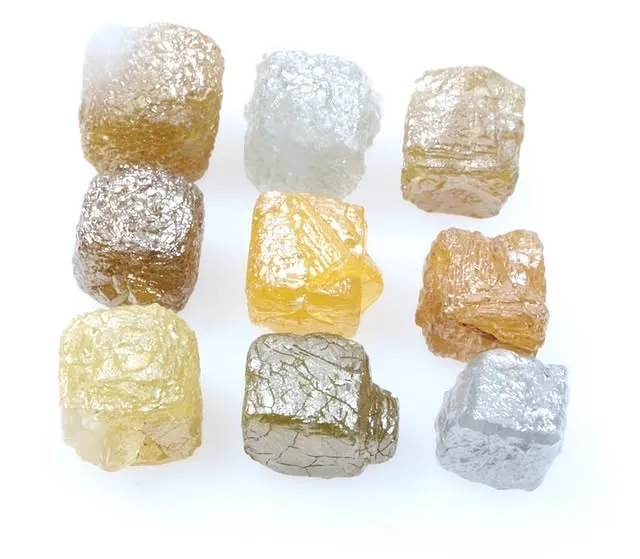

Небольшое количество монокристаллических алмазов обладают характерной кубической формой. Природные кристаллы алмаза кубического габитуса не образуют плоскогранных форм. Эти алмазы всегда имеют заметно шероховатые кристаллические грани и закругленные ребра. Помимо шероховатости (неровностей), кристаллические грани алмазных кубов часто изогнуты либо внутрь (внутренние), либо наружу (выступающие). В некоторых случаях внутреннее искривление настолько велико, что алмаз приобретает скелетный вид. Такие алмазы называются внутренними кубами. Алмазные кубы с кристаллическими гранями, имеющими сильное внешнее искривление, могут приобретать округлую форму, напоминающую тетрагексаэдр. Поскольку у них отсутствуют плоские, кристаллографически связанные грани, алмазные кубы иногда называют кубоидами.

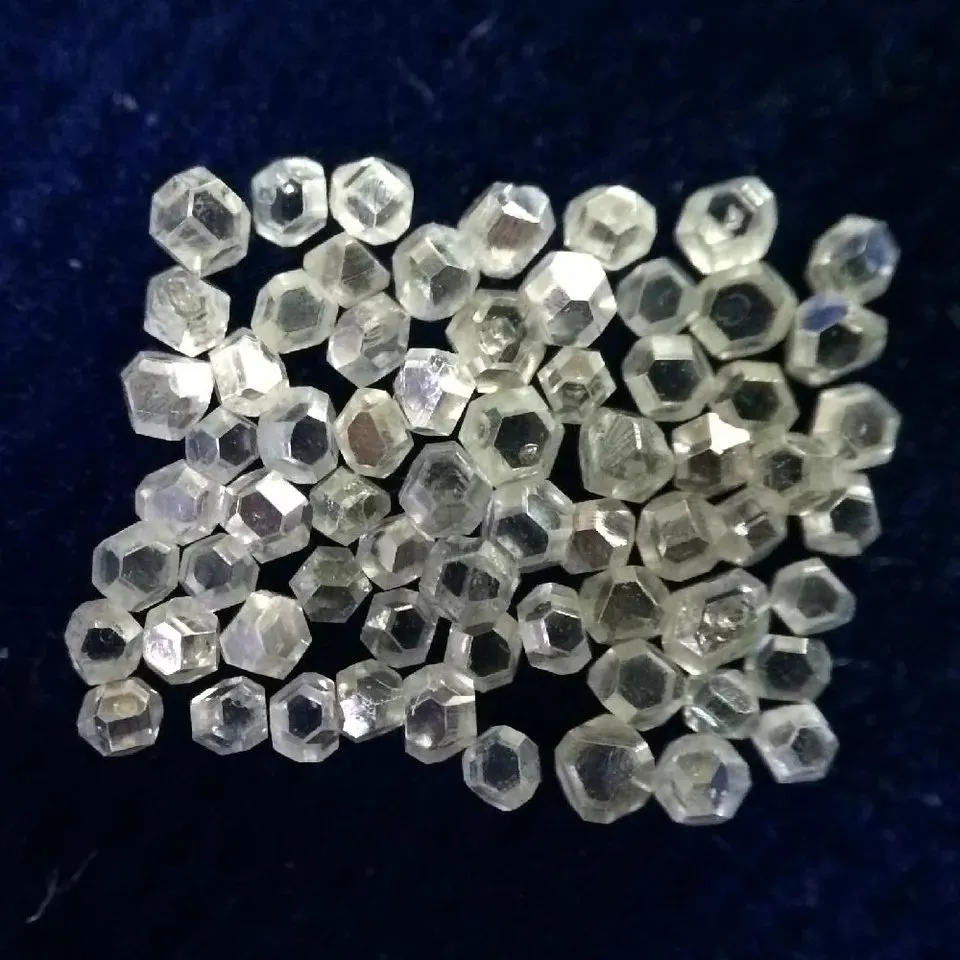

Исследования зональности монокристаллических алмазных «кубиков» показали, что их внутренние структуры могут быть довольно сложными и что кубический рост часто нарушался эпизодами октаэдрического роста. В сравнении с ними, некоторые октаэдрические алмазы демонстрируют признаки того, что их развитие было прервано эпизодами кубического роста. Хотя октаэдрический рост может происходить в сочетании или чередоваться с кубическим ростом, редко встречаются природные монокристаллические алмазы с отчетливой кубооктаэдрической формой. Синтетические алмазы, напротив, могут быть получены в виде плоских кубооктаэдров с острыми краями Характер роста синтетических алмазов в значительной степени зависит от температурных условий. При относительно высоких температурах синтетические алмазы кристаллизуются в виде октаэдров, тогда как при более низких температурах развиваются кубические и кубооктаэдрические формы. Однако эта зависимость не применима напрямую к природным алмазам, поскольку механизмы роста синтетических и природных алмазов значительно различаются. В природе другие факторы, такие как степень пересыщения углеродом в алмазообразующих жидкостях (т. е. доступность углерода), вероятно, оказывают важное влияние на характер роста алмаза. Кубические алмазы, вероятно, образуются при несколько более высоких условиях пересыщения углеродом и растут быстрее, по сравнению с октаэдрическими алмазами. Монокристаллические алмазные кубы, как правило, встречаются редко, и лишь небольшое количество алмазных месторождений производит значительные объемы, включая рудники Диавик и Экати, в Канаде, рудники Джваненг и Орапа, в Ботсване, и рудник Удачная, в России. Алмазные кубы также могут демонстрировать признаки резорбции. Подобно октаэдрическим алмазам, резорбция вызывает закругление углов и ребер. Первоначальные ребра и грани кристалла исчезают по мере прогрессирования резорбции, и алмаз приобретает додекаэдрическую или тетрагексаэдрическую форму.
