Алмаз выкристаллизовывался в недрах земли постепенно, в течение нескольких време…
Алмаз выкристаллизовывался в недрах земли постепенно, в течение нескольких временных фаз. При этом, условия образования — давление, температура и охлаждение — не всегда бывали одинаковыми. Так возникли неоднородности, которые мы теперь идентифицируем в шлифованных алмазах как внутренние пороки или так называемые включения. Они встречаются в форме облаков или туманностей, в форме трещин разлома, трещин по спайности и трещин напряжения или же в виде включений минералов, которые принимали непосредственное участие в росте кристаллов алмаза. Все эти отдельные виды включений служат сегодня идентификационными признаками для диагностических целей и являются показателем естественного происхождения камня.
Природа включений долгое время оставалась неисследованной; все темные включения называли «углем», светлые — «льдом» или «снегом». Лишь с возрастанием интереса к вопросу о многообразии включений оказалось, что причиной ложного впечатления темного цвета является оптический обман: ввиду более низкого показателя преломления минеральных включений общее изменение света происходит на границе «алмаз-включение» так, что в некоторых направлениях просмотра включение будет казаться черным. То же самое явление может наблюдаться при наличии трещин.
Преобладающими разновидностями внутренних пороков алмазов являются:

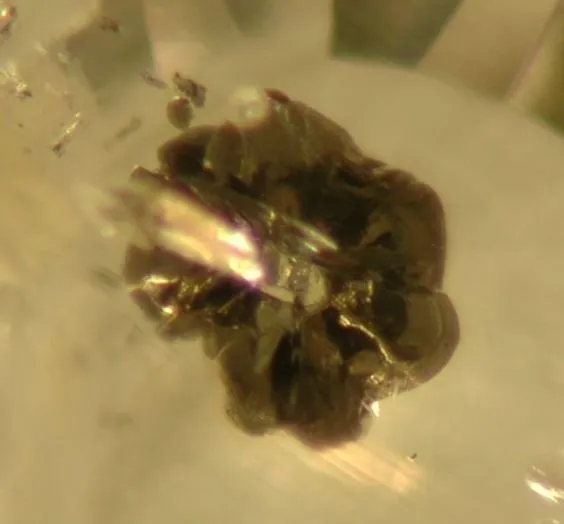

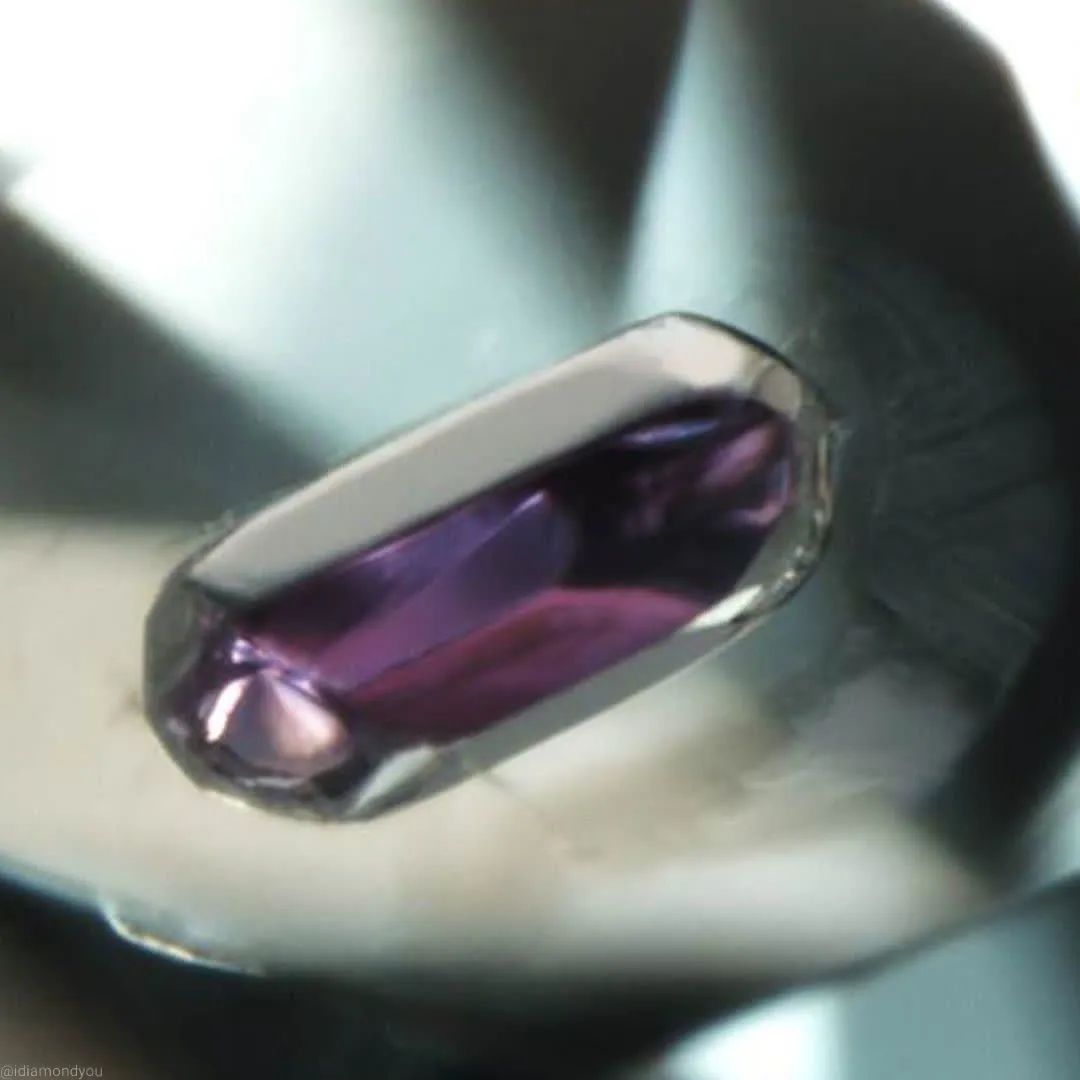

• Минеральные включения (Mineral inclusions) (фото 1-3)— наиболее часто встречающимися минеральными включениями являются: красный гранат, бурый хромшпинелид, желтоватый алмаз, бесцветный циркон, зеленый энстатит и диопсид, а также оливин, ильменит и магнетит цветом от темно-коричневого до черного и т. д.

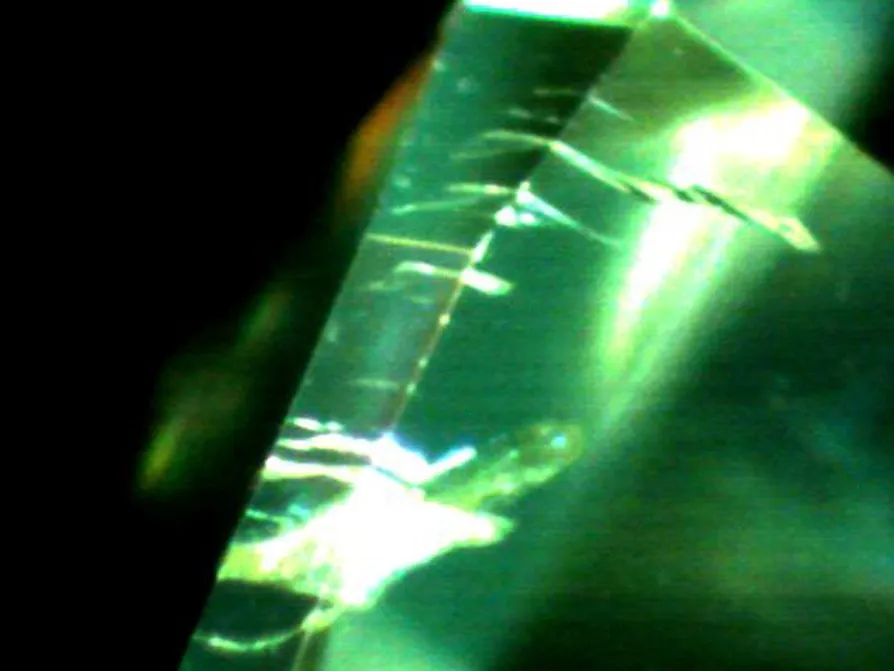

* Трещины по спайности (Cleavage craks) (фото 4), идущие в направлении плоскостей спайности параллельно четырем граням октаэдра. Они пролегают всегда прямо

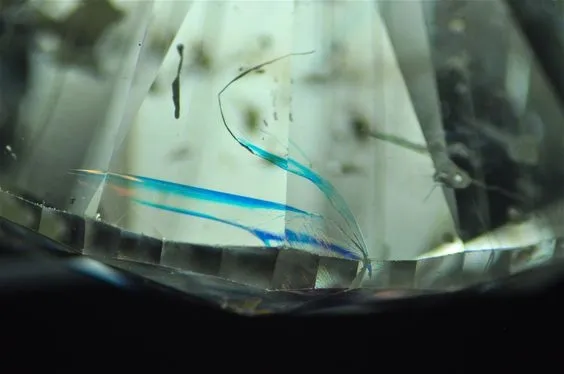

• Трещины разлома (Fracture cracks) (фото 5)— это трещины, идущие во всех других направлениях (не по плоскостям спайности), которые в большинстве случаев пролегают беспорядочно

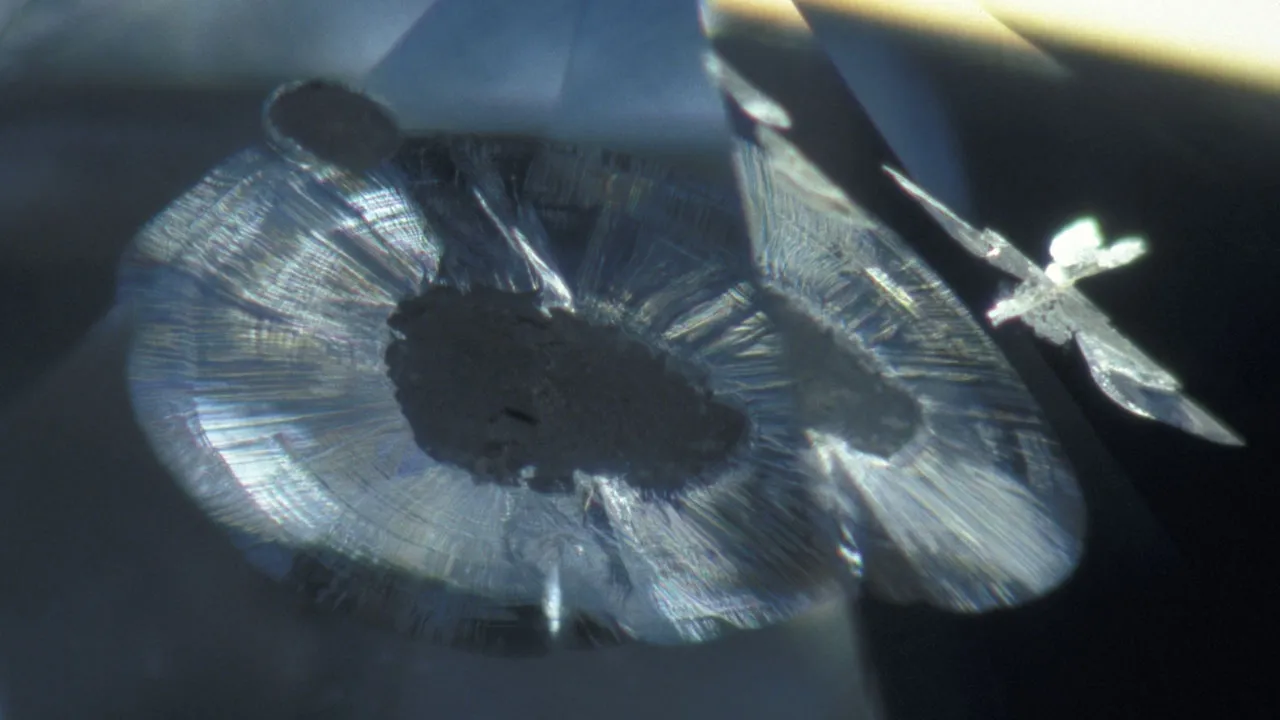

• Трещины напряжения (Tension cracks) (фото 6)возникают в результате различных коэффициентов теплового расширения инородных минералов-включений. При этом они отходят от кристаллического включения обычно в виде лучей

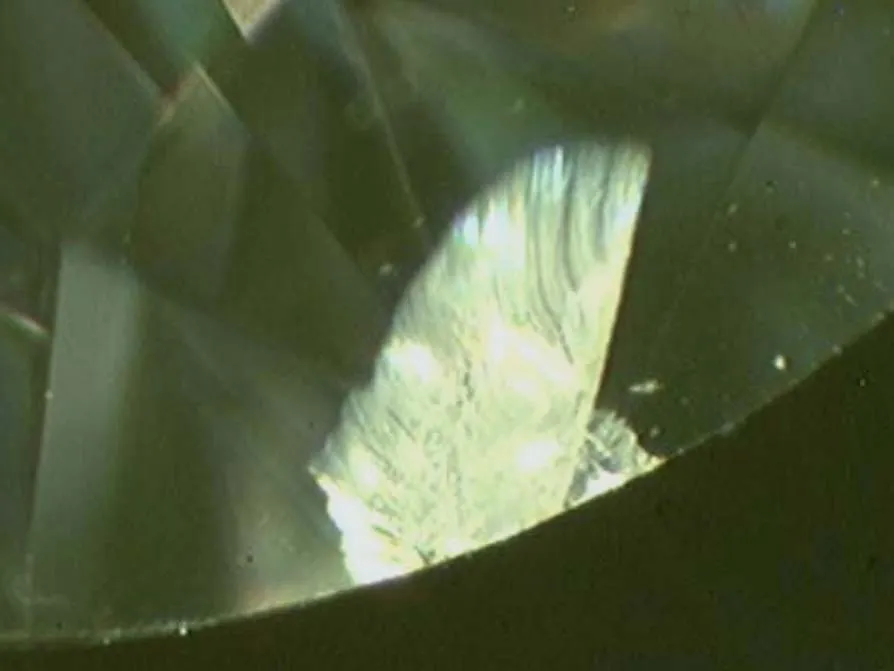

• Перья (Feathers) (фото 7) — это трещины разлома, трещины по спайности или трещины напряжения, которые при просмотре перпендикулярно плоскости трещины кажутся белыми и напоминают форму «пера».

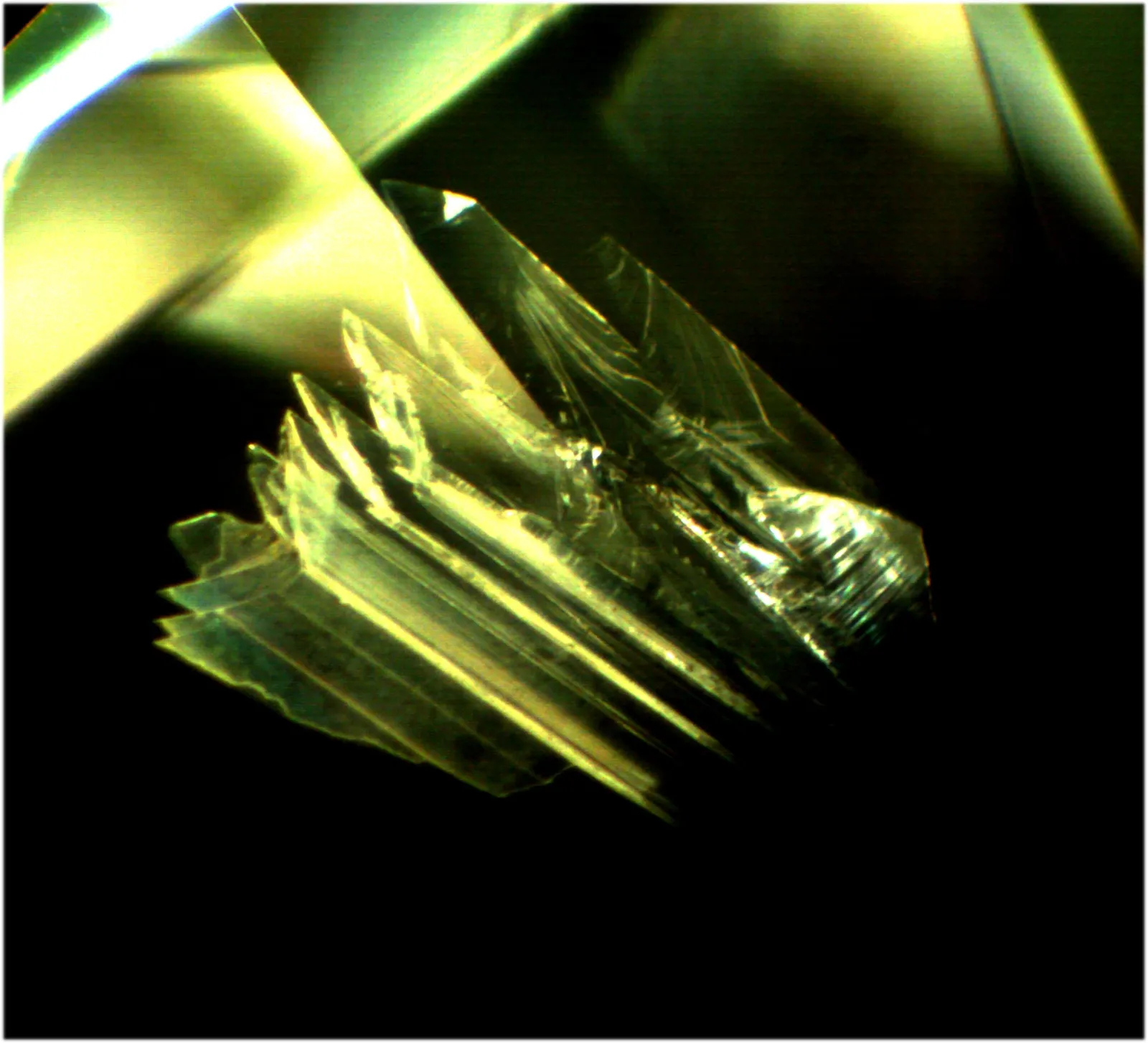

• Дефекты структуры (Structure phenomena) (фото 8-9)—это «облака» или «туманности»; они представляют собой обычно скопления микроскопических мелких кристалликов в виде частичек пыли. Если их немного, они не оказывают значительного влияния на блеск ограненных алмазов. Только в том случае, если они распределяются по всему камню, их скопление (облачность) влияет на чистоту. К дефектам структуры также можно отнести и структуры внутренней деформации, в виде параллельных полос и швов.

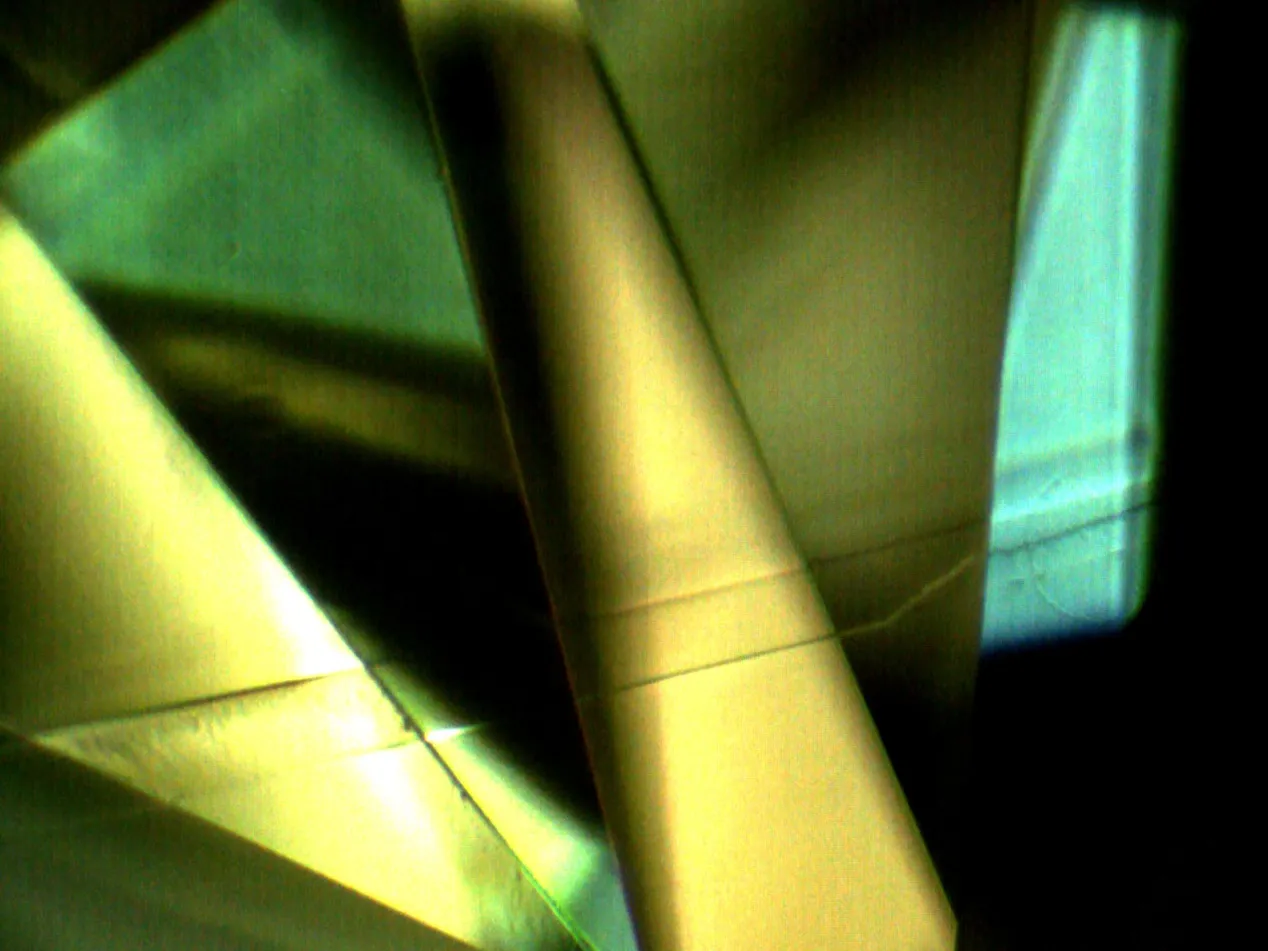

• Плоскости двойникования (Twinning planes) (фото 10) или двойниковые швы встречаются обычно в виде слегка изогнутых линий, которые пересекают грани нижней части бриллианта. Однако фактически речь идет о гладких плоскостях, а именно об октаэдрических плоскостях кристаллов-двойников, которые проходят прямо через весь камень. Так как грани нижней части образуют конус, плоскости, при просмотре через площадку, производят впечатление изогнутых линий. Обычно плоскости двойников бесцветны и распознаются поэтому только в определенных положениях. В редких случаях они имеют слегка желтоватый или коричневый оттенок. В плоскостях двойникования, в большинстве случаев, наблюдается наличие, так называемых «усов» (полосок, швов, как прямых так и разно ориентированных).
