Мы уже ранее упоминали о рубинах, облагороженных стеклом. Что же представляют со…

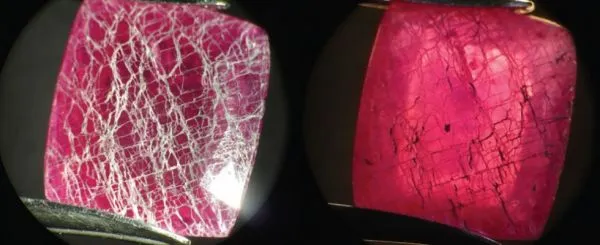

Мы уже ранее упоминали о рубинах, облагороженных стеклом. Что же представляют собой облагороженные рубины, трещины которых заполнены стеклом? Изначально подобные камни представляют собой сырье не ювелирного качества (они непрозрачны и имеют коричневый оттенок). Для улучшения окраски такие камни подвергают нагреванию (термообработке), в результате которого сырье приобретает более привлекательный красный или красно-малиновый цвет разной интенсивности, однако камень остается непрозрачным. Далее сырье помещают в контейнер со специальным порошком и опять нагревают. Порошок при нагревании расплавляется и получившийся расплав (стекло) заполняет трещины в камне. В результате получаются прозрачные рубины ювелирного качества, любых размеров и оттенков (рис.1).
У данных камней есть бесспорный плюс – их цена относительно не облагороженных камней. Они стоят относительно недорого, и многие могут позволить себе приобрести подобный рубин.
Но к сожалению, минусов намного больше:
Результат данного вида облагораживания является недолговечным и может быть удален с помощью какого-либо химически активного вещества. Результат стабилен при нормальных условиях носки, но камни требуют осторожного обращения.

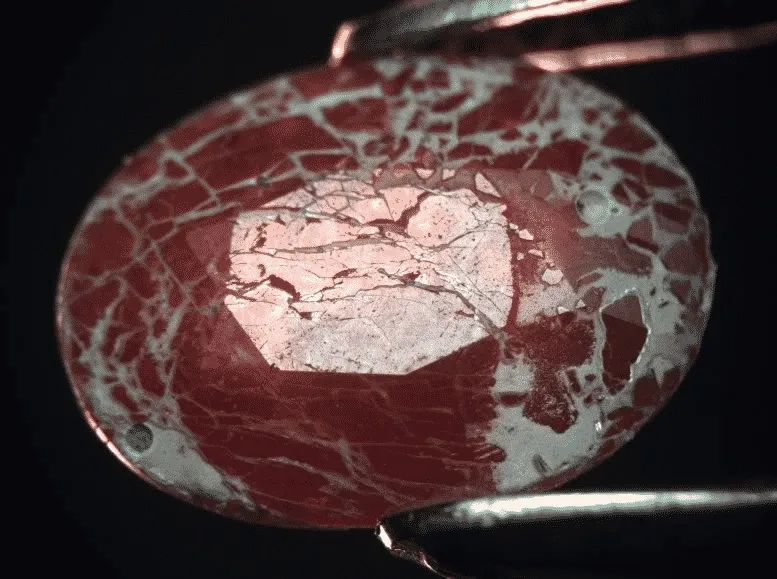

Если камень будет подвергнут воздействию ювелирной горелки в течение нескольких секунд, то стекло начнет покидать трещину, создавая стеклянные пузыри на поверхности. Также переогранку и переполировку камней следует поводить с осторожностью, так как стекло очень мягкое и может быть повреждено. Наибольший вред долговечности причиняют сильные кислоты, такие как плавиковая. Она растворяет стекло, и на поверхности образцов появляются глубокие белесые трещины (рис.2).
При использовании заполнителя сомнительного качества, очень трудно сказать насколько он долговечен, и как заполненный стеклом рубин будет выглядеть через 10 лет.

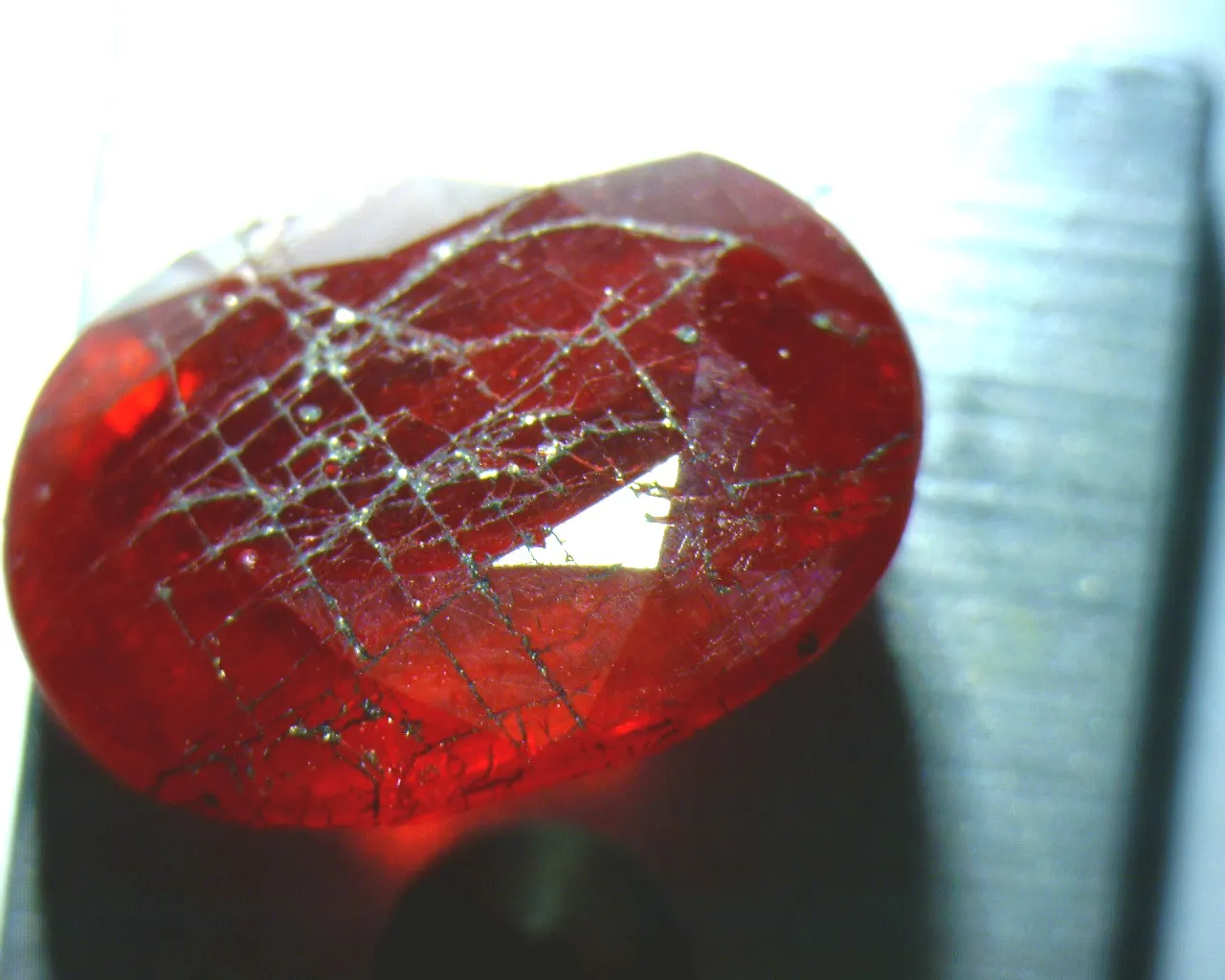

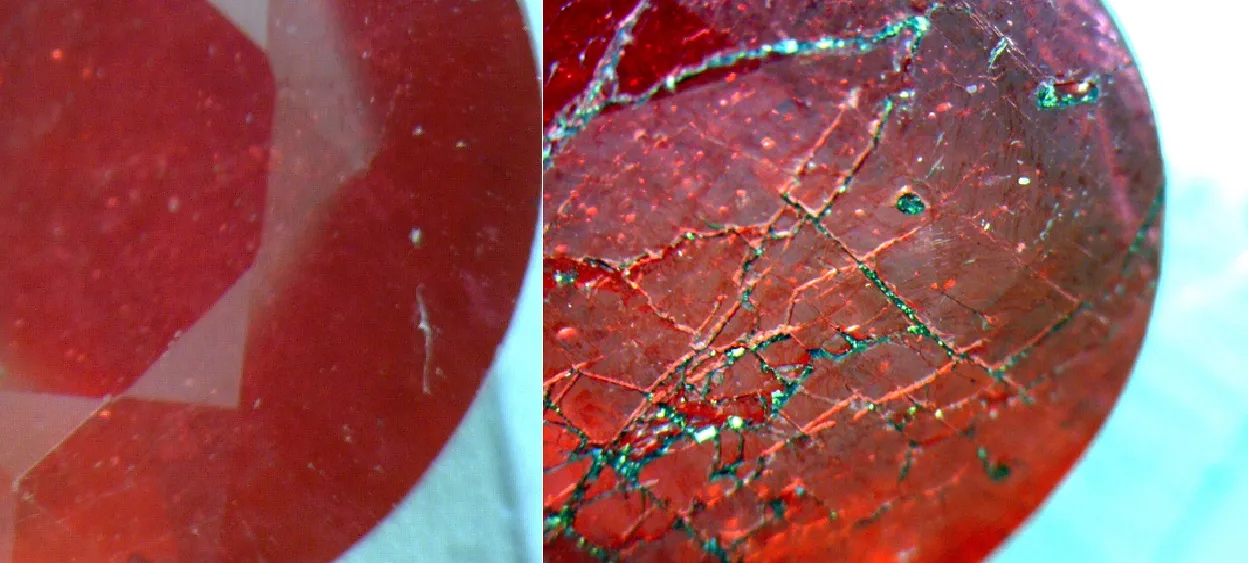

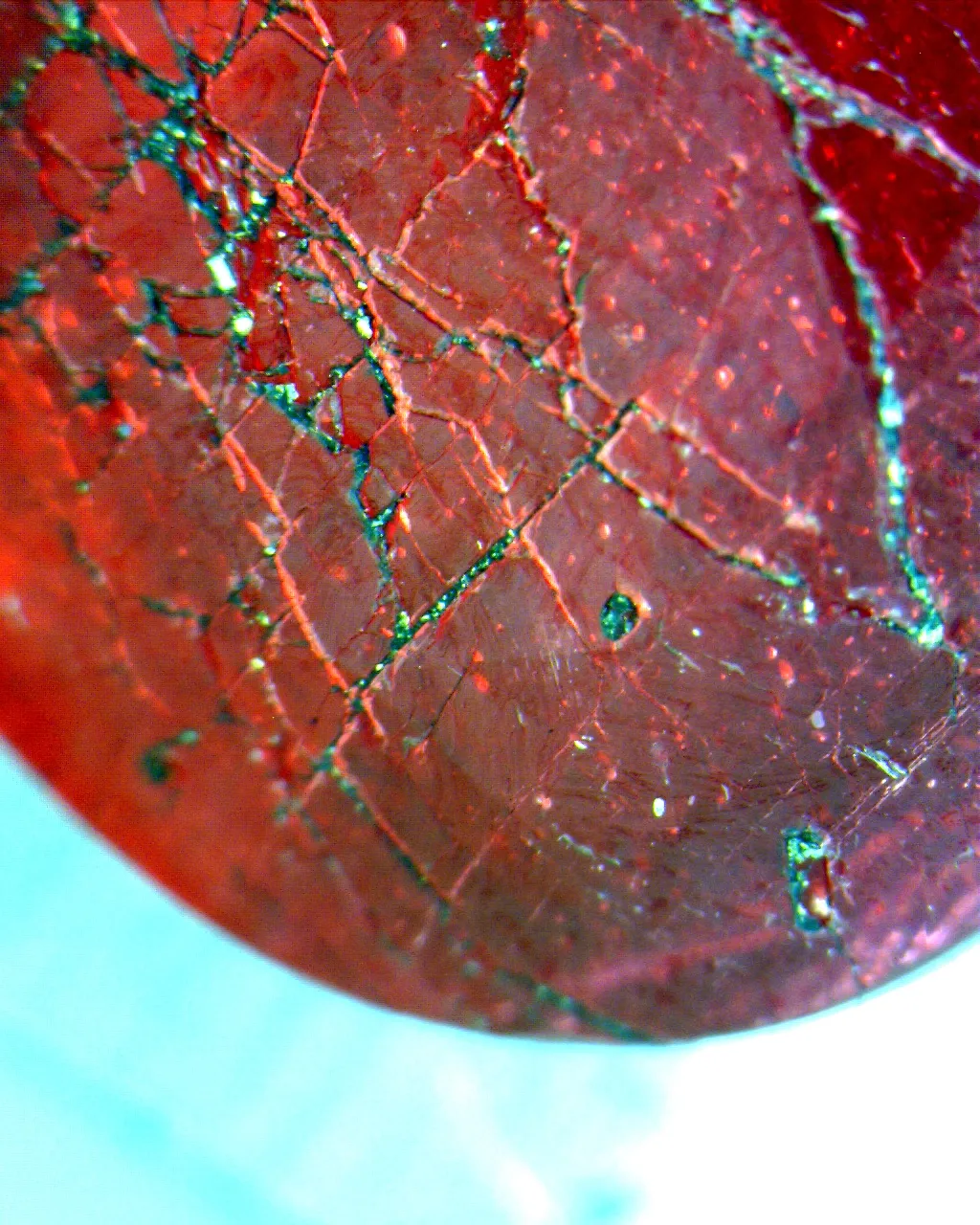

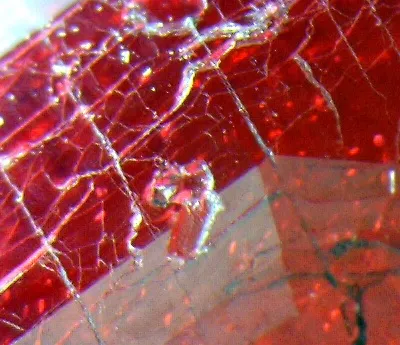

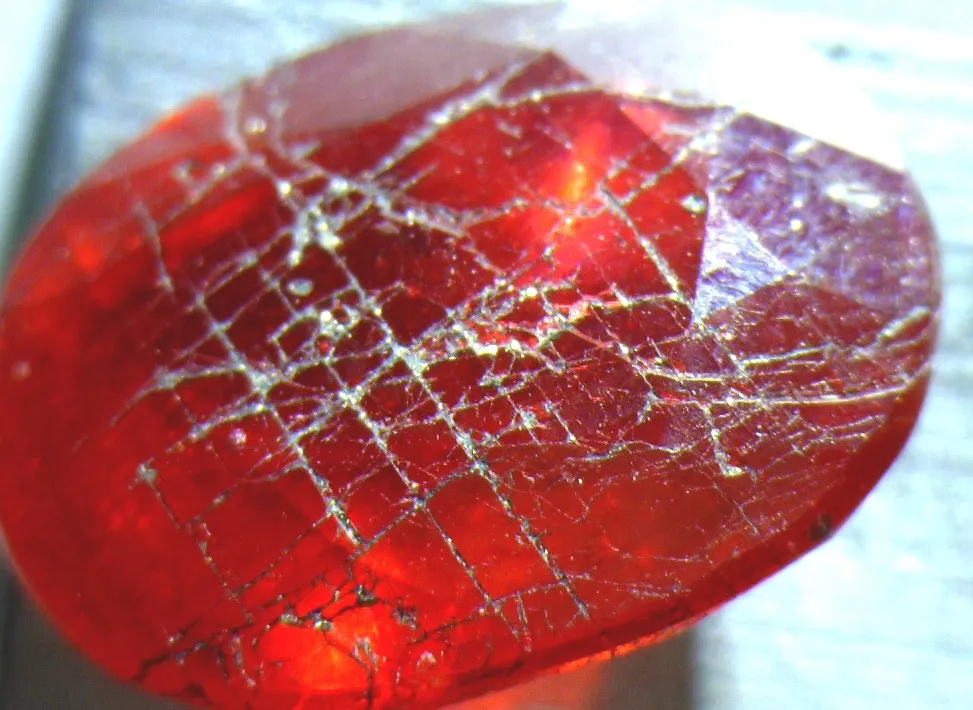

Значение коэффициента объемного расширения стекла намного больше такого же коэффициента для корунда. И поэтому, при термическом воздействии или при помещении образца в ультразвуковую ванну, стекло расширяется значительнее быстрее материнского рубинового кристалла, разрывая его как «Тузик грелку». При этом трещины открываются, из них начинает выходить молочно-белая стеклянная масса. И рубиновая вставка полностью теряет товарный вид. Ниже фото из реальных «экспериментов». (рис.3-6). Последнее фото показывает состояние рубина со стеклом до промывки в ультразвуковой и после (рис.7).
